Регулятор давления «после себя» АСТА серии Д123/РПС ТЕРМОКОМПАКТ

В корзину

Задать вопрос

Купить в 1 клик

Добавить в сравнение

Описание

Регулятор давления АСТА Д123/РПС ТЕРМОКОМПАКТ – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода. Новая линейка регуляторов ТЕРМОКОМПАКТ была спроектирована для применения в стесненных условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Особенности конструкции

Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
Модернизированная конструкция разгрузочной камеры затвора
Сниженная величина зоны нечувствительности
Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
Полная ремонтопригодность без демонтажа с трубопровода

Технические характеристики

Номинальный диаметр DN		15 - 200
Условное давление PN		25 бар для DN 15 – 80 16 бар для DN 100 - 200
Температура рабочей среды		От -30°С до 150 °С
Рабочая среда		Вода, гликоли, а также другие среды, совместимые с материалами конструкции регулятора
Диапазон давления настройки		0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины
Пропускная способность клапана, Kvs		4,0 - 125 м³/ч
Класс герметичности	PTFE	VI по ГОСТ 9544-2015
	М-М	III по ГОСТ 9544-2015
Зона нечувствительности		Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76
Зона пропорциональности		Не более 6% от верхнего предела настройки по ГОСТ 11881-76
Положение безопасности		Нормально-открытое
Компенсация давления		Разгруженный по давлению
Отбор импульса рабочей среды		Внешний
Тип присоединения		Фланцевый по ГОСТ 33259-2015, исп. В

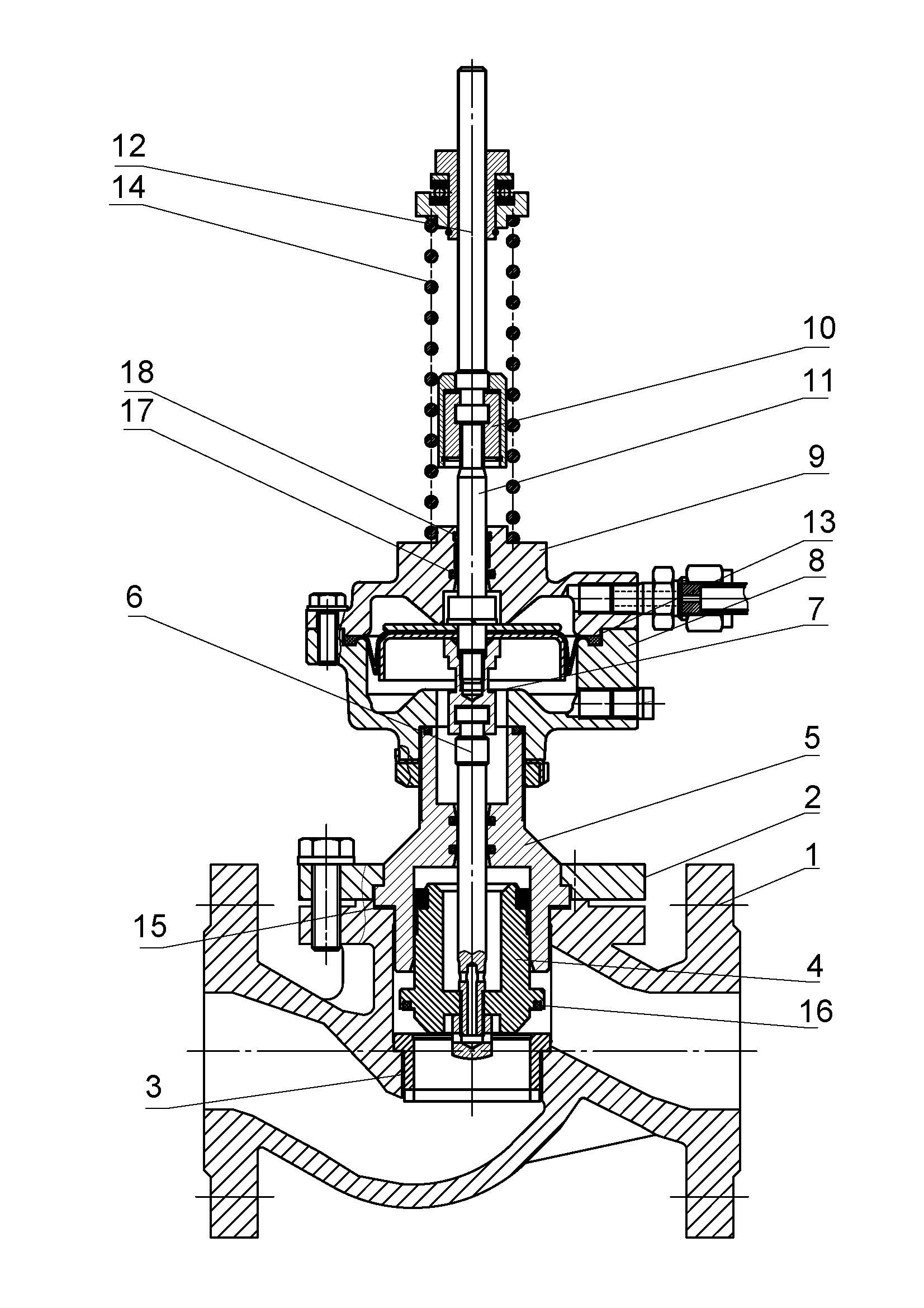

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 25
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Втулка	Сталь 20Х13
6	Шток нижний	Сталь 20Х13
7	Муфта	Сталь 20Х13
8	Крышка нижняя	Серый чугун СЧ25
9	Крышка верхняя	Серый чугун СЧ25
10	Муфта	Сталь 20Х13
11	Шток привода нижний	Сталь 20Х13
12	Шток привода верхний	Сталь 20Х13
13	Мембрана	EPDM
14	Пружина	60С2А
15	Уплотнение корпуса	Графлекс
16	Уплотнение плунжера	PTFE
17	Уплотнение штока	PTFE/ EPDM
18	Уплотнение штока	EPDM

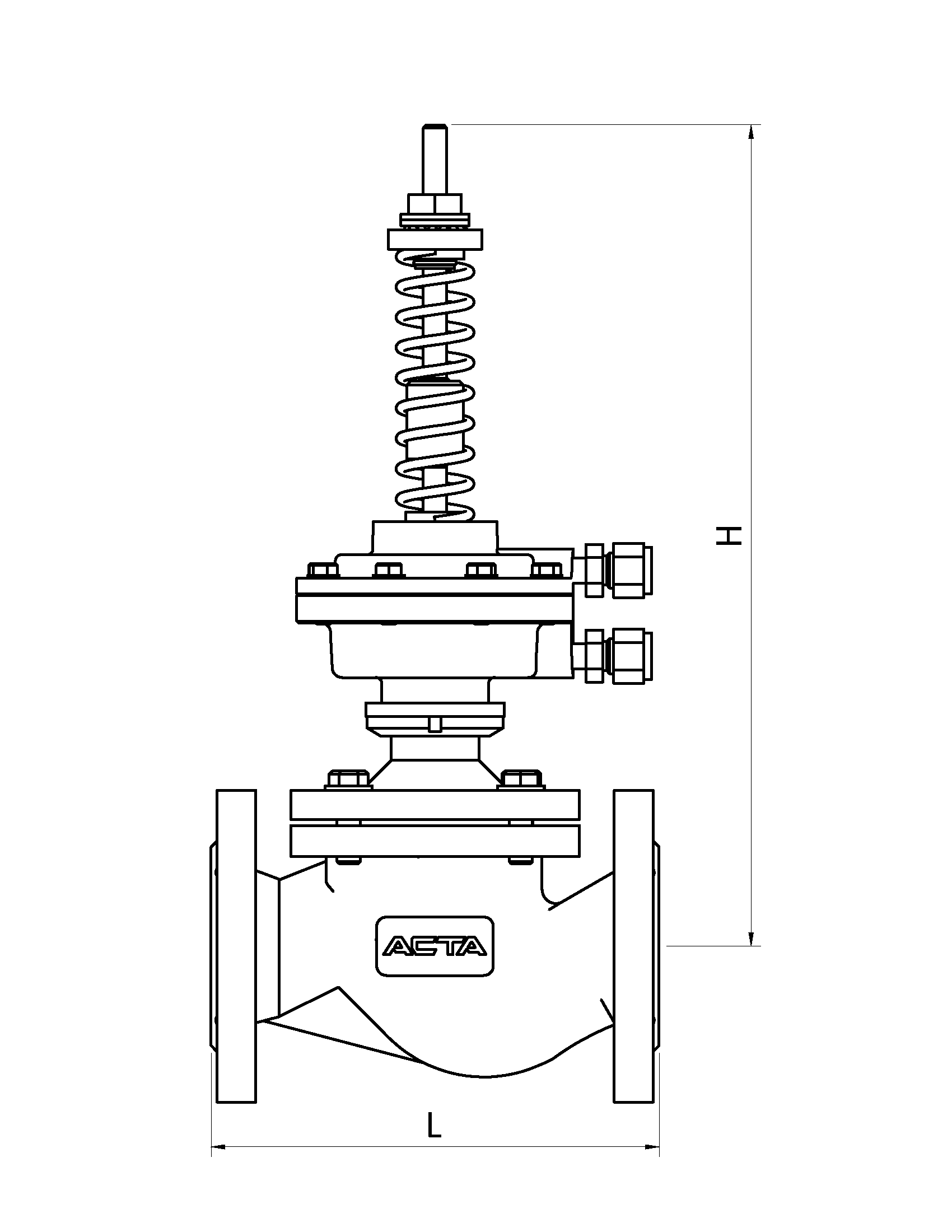

Массогабаритные характеристики и значения пропускной способности

DN	L, мм	H, мм	Масса, кг	Kvs, м³/ч
15	130	403	8	4,0; 2,5
20	150	398	9	5,0; 4,0; 2,5
25	160	407	10	8,0; 6,3; 4,0
32	180	417	11	16; 8,0; 6,3
40	200	428	13	25; 16; 8,0
50	230	422	15	32; 25; 16
65	290	427	20	50; 32; 25
80	310	466	25	80; 50; 32
100	350	474	39	125; 80; 50
125	По запросу
150
200

Примечание: по запросу доступны другие значения Kvs.

Функциональные особенности регулирующего блока

При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.

Схема подключения регулятора давления «после себя»

...
