Регулятор давления «до себя» для пара АСТА серии Д123/РДС

В корзину

Задать вопрос

Купить в 1 клик

Добавить в сравнение

Описание

Регулятор давления АСТА Д123/РДС – односедельный клапан прямого действия, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.

Особенности конструкции

Модульная конструкция – универсальный клапан, совместимый с различными типами регулирующих блоков
Модернизированная конструкция разгрузочной камеры затвора
Сниженная величина зоны нечувствительности
Разъемное соединение штока регулирующего блока исключает повреждения при транспортировке
Полная ремонтопригодность без демонтажа с трубопровода
Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем

Технические характеристики

Номинальный диаметр DN		15 - 200
Условное давление PN		25 бар для DN 15 – 80 16 бар для DN 100 – 200
Температура рабочей среды		От -30°С до 200 °С
Рабочая среда		Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора
Диапазон давления настройки		0,4-2,0 бар – красная пружина 1,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины
Пропускная способность клапана, Kvs		1,0 – 125 м³/ч
Класс герметичности	PTFE	IV по ГОСТ 9544-2015
	М-М	IIIпо ГОСТ 9544-2015
Зона нечувствительности		Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76
Зона пропорциональности		Не более 6% от верхнего предела настройки по ГОСТ 11881-76
Положение безопасности		Нормально-закрытое
Компенсация давления		Разгруженный по давлению
Отбор импульса рабочей среды		Внешний
Тип присоединения		Фланцевый по ГОСТ 33259-2015, исп. В

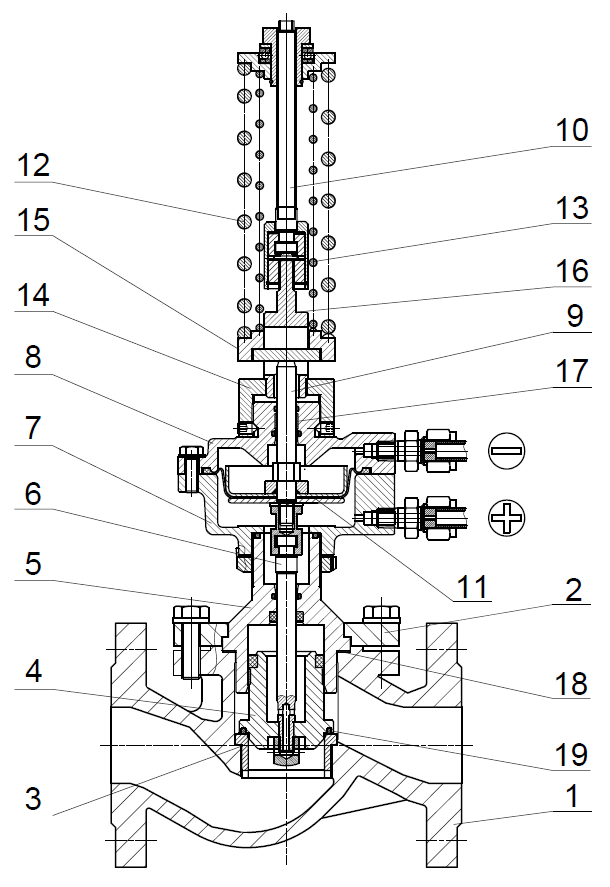

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 25
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Втулка	Сталь 20Х13
6	Шток нижний	Сталь 20Х13
7	Крышка нижняя	Серый чугун СЧ25
8	Крышка верхняя	Серый чугун СЧ25
9	Шток привода нижний	Сталь 20Х13
10	Шток привода верхний	Сталь 20Х13
11	Мембрана	EPDM
12	Пружина большая (желтая)	Сталь 60С2А
13	Пружина малая (красная)	Сталь 60С2А
14	Опорная втулка	Сталь 20Х13
15	Основание нижнее	Сталь 20Х13
16	Втулка направляющая	Сталь 20Х13
17	Уплотнение штока	PTFE/EPDM
18	Уплотнение корпуса	Графит
19	Уплотнение плунжера	PTFE

Массогабаритные характеристики и значения пропускной способности

DN	L, мм	H, мм	Масса, кг	Kvs, м³/ч
15	130	456	10	4,0; 2,5
20	150	451	11	5,0; 4,0; 2,5
25	160	460	12	8,0; 6,3; 4,0
32	180	470	13	16; 8,0; 6,3
40	200	481	15	25; 16; 8,0
50	230	475	17	32; 25; 16
65	290	480	22	50; 32; 25
80	310	519	27	80; 50; 32
100	350	527	41	125; 80; 50
125	по запросу
150
200

Функциональные особенности регулирующего блока

При использовании регулирующего блока РДС регулятор функционирует в режиме регулятора давления «до себя», который предназначен для автоматического поддержания заданного давления рабочей среды на входе в регулятор вне зависимости от ее расхода.

Схема подключения регулятора давления «до себя»

...

Доступные модификации модели

Каталог

Серия


Артикул

РозничнаястоимостьбезНДС

РозничнаястоимостьсНДС

РозничнаястоимостьевросНДС

Модель привода

ПРОИЗВОДИТЕЛЬ ПРИВОДА

тип мембраны

Толщина пластин,мм

Уплотнение

Кол-во пластин

Тип канала

Шток

Усилие

Напряжение

Чувствительный элемент

кВт

Дополнительный параметр

Давление
