Описание

Регулятор давления АСТА Д200 – односедельный клапан прямого действия с сильфонным уплотнением, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода.

Особенности конструкции

  • Конструкция с двумя долговечными сильфонами позволяет эксплуатировать регулятор давления на высоких температурах и агрессивных средах без сервисного обслуживания;
  • Наличие в конструкции второго разгрузочного сильфона позволяет снизить усилие управления клапаном;
  • Легкость настройки клапана обеспечивается наличием подшипника в системе настройки давления;
  • Минимальное трение ходовых частей обеспечивает высокую точность регулирования;
  • Система быстрой смены привода с изменяемым количеством пружин для изменения настраиваемого давления управления;
  • Полная ремонтопригодность без демонтажа с трубопровода;
  • Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем.

Технические характеристики

Номинальный диаметр DN

15 - 200

Условное давление PN

25 бар для DN 15 – 8016 бар для DN 100 - 200

Температура рабочей среды

до +350 °С

Рабочая среда

Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора

Диапазон давления настройки

1,0-4,0 бар – красная пружина2,0-8,0 бар – желтая пружина4,0-12 бар – две пружины

Пропускная способность клапана, Kvs

1,0 - 125 м3

Класс герметичности

III по ГОСТ 9544-2015

Зона нечувствительности

Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76

Зона пропорциональности

Не более 6% от верхнего предела настройки по ГОСТ 11881-76

Положение безопасности

Нормально-открытое

Компенсация давления

Разгруженный по давлению

Отбор импульса рабочей среды

Внешний

Тип присоединения

Фланцевый по ГОСТ 33259-2015, исп. В





Давление рабочей среды, бар Максимальная температура рабочей среды, °С
10,0 204
10,2 200
11,0 150
12,1 100

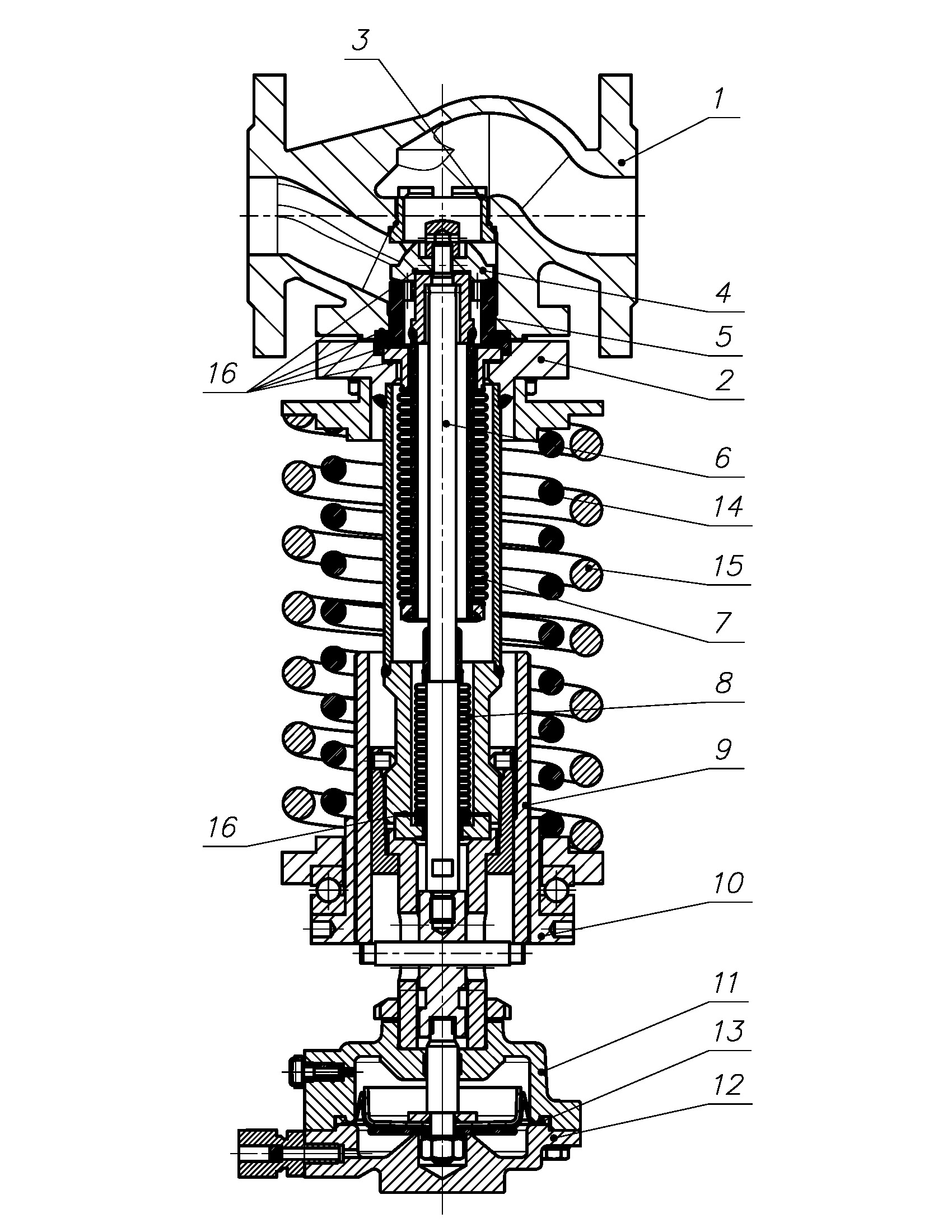

Спецификация материалов




DN

L, мм

H, мм

Масса, кг

Kvs, м3

15 130 475 20 4,0
20 150 480 23 5,0
25 160 485 26 8,0
32 180 492 30 16,0
40 200 502 35 25,0
50 230 502 40 32,0
65 290 530 62 50,0
80 310 616 78 80,0
100 350 630 100 125,0
125 по запросу
150
200

Примечание: по запросу доступны другие значения Kvs.

Функциональные особенности регулирующего блока

При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического под­держания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.

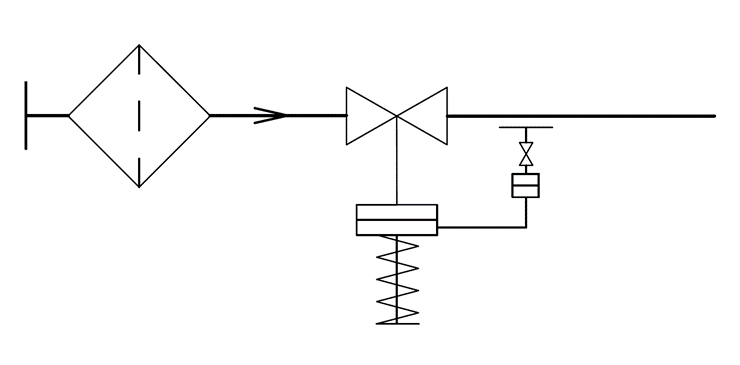

Схема подключения регулятора давления «после себя»





...

Доступные модификации модели
Каталог Серия Изображение Артикул РозничнаястоимостьбезНДС РозничнаястоимостьсНДС РозничнаястоимостьевросНДС Модель привода DN PN ПРОИЗВОДИТЕЛЬ ПРИВОДА тип мембраны Толщина пластин,мм Уплотнение Кол-во пластин Тип канала Шток Усилие Напряжение Чувствительный элемент кВт Дополнительный параметр Давление
Регулирующая арматура/Регуляторы давления D223 D223
