Предохранительные клапаны АСТА серии П341 – малоподъёмные пружинные угловые клапаны, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления.

Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.

Преимущественно используется для защиты паропроводов, сосудов под давлением (ресиверы, автоклавы, пастеризаторы и т.д.), обвязок тепловых энергоустановок и другого промышленного оборудования.

Особенности конструкции

  • Негазоплотное исполнение
  • Принудительный подрыв рычагом
  • Уплотнение затвора «металл-металл» или мягкое силиконовое уплотнение затвора
  • Газоплотное исполнение без подрыва*
  • Мягкое уплотнение затвора PTFE*

Технические характеристики

Номинальный диаметр DN

15 – 25 (1/2” – 1”)

Номинальноедавление PN

40 бар

Температура рабочей среды

«м-м»

от -60 °С до 220 °С

PTFE

от -60 °С до 200 °С

С

от -50 °С до 150 °С

Рабочая среда

«м-м»

Пар, воздух и другие среды, нейтральный к материалам клапана

PTFE

Пар, воздух, вода и другие среды, нейтральный к материалам конструкции клапана

С

Пар, воздух, вода (до 6 бар) и другие среды, нейтральные к материалам клапана

Давление настройки

0,3 – 30 бар

Тип присоединения

Резьбовой R/Rc (вход/выход)

Примечание: М-М – уплотнение по затвору «металл-металл»; PTFE (фторопласт), C (Silicone) – мягкие уплотнения по затвору

Расчетные параметры

DNхDN R”

Диаметр седла
D, мм

Площадь седла,А, мм2

Коэффициент
истечения, α

Газы, пары Жидкости
15x15 1/2” 13 133 0,12 0,1
20х20 3/4” 19 283
25х25 1” 25 491

Массогабаритные характеристики

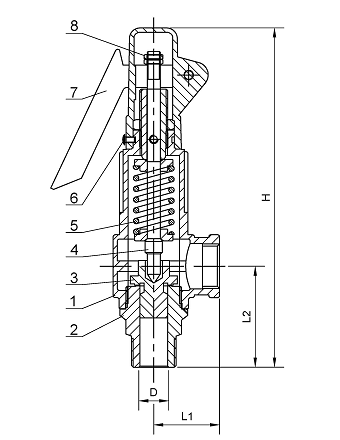

DNхDN R” L1, мм L2, мм H, мм Масса, кг
15x15 1/2” 30 46 160 0,5
20х20 3/4” 35 53 173 0,6
25х25 1” 40 65 198 1,1

Спецификация материалов

Наименование Материал
1 Корпус Нержавеющая сталь SS304
2 Седло Нержавеющая сталь SS316
3 Плунжер Нержавеющая сталь SS316
4 Шток Нержавеющая сталь SS304
5 Пружина Нержавеющая сталь SS304
6 Винт Нержавеющая сталь SS304
7 Рычаг Нержавеющая сталь SS304
8 Стопорная гайка Нержавеющая сталь SS304

Пропускная способность

DN (R”) 15 х 15 (1/2”) 20 х 20 (3/4”) 25 х 25 (1”)
Р I II III I II III I II III
0,5 13 20 541 29 44 1070 41 76 2009
1 18 28 692 39 60 1478 68 103 2561
2 28 43 978 59 91 2090 102 157 3622
3 37 57 1198 79 122 2560 137 212 4435
4 46 72 1383 99 153 2956 171 266 5122
5 56 86 1546 119 185 3304 206 320 5726
6 65 101 1694 139 216 3620 240 374 6272
7 74 116 - 158 247 - 275 428 -
8 83 130 - 178 278 - 309 482 -
9 93 145 - 198 309 - 343 536 -
10 102 159 - 218 341 - 378 590 -
11 111 174 - 238 372 - 412 645 -
12 121 189 - 258 403 - 447 699 -
13 130 203 - 278 434 - 481 753 -
14 139 218 - 298 466 - 516 807 -
15 149 233 - 317 497 - 550 861 -
16 158 247 - 337 528 - 585 915 -
17 167 262 - 357 559 - 619 969 -
18 176 276 - 377 591 - 653 1023 -
19 186 291 - 397 622 - 688 1077 -
20 195 306 - 417 653 - 722 1132 -
21 204 321 - 437 684 - 756 1186 -
22 213 336 - 457 715 - 790 1240 -
23 - 351 - - 746 - - 1294 -
24 - 366 - - 777 - - 1348 -
25 - 380 - - 808 - - 1402 -
26 - 394 - - 839 - - 1456 -
27 - 408 - - 869 - - 1510 -
28 - 423 - - 901 - - 1564 -
29 - 438 - - 932 - - 1618 -
30 - 453 - - 963 - - 1672 -



P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, кг/ч; III–вода, кг/ч.

...
