Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.

Особенности конструкции

Седловое уплотнение PTFE, «металл-металл»*
Ремонтопригодная конструкция
Направляющая диска для предотвращения его выламывания
Возможность установки клапана без пружины на вертикальном трубопроводе

Технические характеристики

Номинальный диаметр, DN		10 - 25
Номинальное давление, PN	PTFE	100 бар
Номинальное давление, PN	«м-м»*	160 бар
Температура рабочей среды	PTFE	От -60 °С до 200 °С
Температура рабочей среды	«м-м»*	От -60 °С до 250 °С
Рабочая среда		Вода, пар, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции клапана
Максимальный перепад давления	PTFE	25 бар
Максимальный перепад давления	«м-м»*	100 бар
Давление открытия		30-50 мбар
Класс герметичности	PTFE	«А» по ГОСТ 9544-2015
Класс герметичности	«м-м»*	«В» по ГОСТ 9544-2015
Тип присоединения		Внутренняя резьба G

* - по запросу

Ограничения применений

Давление рабочей среды	Максимальная температура рабочей среды
66,7 бар	250 °С
70,9 бар	200 °С
75,9 бар	150 °С
81,6 бар	100 °С
89,8 бар	50 °С

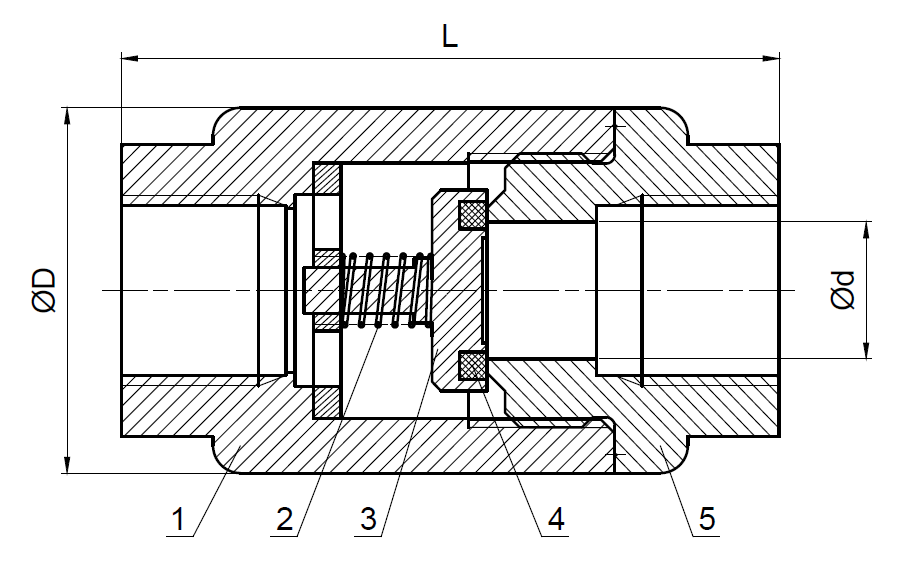

Спецификация материалов

№	Наименование	Материал
1, 5	Корпус	Нержавеющая сталь 12Х18Н10Т
2	Пружина	Нержавеющая сталь 12Х18Н10Т
3	Плунжер	Нержавеющая сталь 12Х18Н10Т
4	Уплотнение	PTFE

Примечание: при исполнении клапана с уплотнением «металл-металл» поз. 4 отсутствует

Массогабаритные характеристики

DN	L, мм	øD, мм	ød, мм	Kvs, м³/ч	Масса, кг
10	72	40	10	5,6	0,22
15	72	40	15	5,6	0,24
20	73	50	20	8,0	0,73
25	80	57	25	11,0	0,92

...
