Регулирующий клапан двухходовой АСТА Р223 ТЕРМОКОМПАКТ

-

+

В корзину
Задать вопрос
Купить в 1 клик
Добавить в сравнение

Описание

АСТА Р223 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Особенности конструкции

  • Компактные размеры клапана
  • Компенсация давления на больших диаметрах
  • Мягкое уплотнение затвора
  • Упрощенная конструкция сальникового узла

Технические характеристики

Номинальный диаметр DN  15–200
Условное давление PN 25 бар
Температура рабочей среды От -30 °С до 150 °С
Рабочая среда Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Характеристика регулирования Линейная / равнопроцентная
Диапазон регулирования 30:1
Пропускная способность клапана, Kvs 0,1–630 м3/ч
Компенсация давления  Неразгруженный по давлению (DN 15–50)
Разгруженный по давлению (DN 65–200)
Класс герметичности IV класс по ГОСТ 9544-2015 (уплотнение по затвору "металл-металл")
VI класс по ГОСТ 9544-2015 (уплотнение по затвору PTFE)
 Тип присоединения  Фланцевый по ГОСТ 33259-2015, исп.В
 Климатическое исполнение У 3.1 по ГОСТ 15150-69
 Тип управления

ЭПР (230V AC, трёхпозиционный сигнал, без обратной связи)
ЭПА (230V AC, аналоговый сигнал 4–20мА/0–10В, обратная связь 4–20мА)

Пропускные способности клапана

DN Kvs, м3/ч
0,1 0,25 0,4 0,6 1 1,6 2,5 4 6,3 10 16 25 40 63 80 125 160 200 250 400 630
Ход штока, мм
15  20 20 20 20 20 20  20 20  –  – –  – – – – – – – – – –
20 – – – – – – 20 20 20  –  –  – – – – – – – – – –
25 – – – – – – 20  20  20  20  –  – – – – – – – – – –
32 – – – – – – 20  20  20  20  20 – – – – – – – – – –
40 – – – – – – – – 20  20  20  20 – – – – – – – – –
50 – – – – – – – – – 20  20  20 20  – –  – – – – – –
65 – – – – – – – – – – – – 30 30  – – – – – – –
80 – – – – – – – – – – – – – –  30 30 – – – – –
100 – – – – – – – – – –  –  –  – – –  30 30  – – – –
125 – – – – – – – – – – – – – – – – – 50 50 – –
150 – – – – – – – – – – – – – – – – – –  50 50  –
200 – – – – – – – – – – – – – – – – – – – 75 75

Максимальный перепад давления на клапане 'P, бар (уплотнение по затвору PTFE)

Усилие привода, кН DN
15 20 25 32 40 50 65 80 100 125 150 200
0,7 20 11 – – – – – – – – – –
1,6  – 25 16 10 6 – – – – – – –
2,7  – – 25 17 11 7 12 – – – – –
4  – – – 25 16 10 20 11 8 – – –
10  – – – – – – – – – 16 11 7
14  – – – – – – – – – – 16 11
25  – – – – – – – – – – – 23

Максимальный перепад давления на клапане 'P, бар (уплотнение по затвору «металл-металл»)

Усилие привода, кН DN
15 20 25 32 40 50 65 80 100 125 150 200
0,7 25 18 11 7 4 3 – – – – – –
1,6  – 25 25 16 10 7 10 6 – – – –
2,7  – – 25 25 17 11 16 10 8 – – –
4  – – – – 25 16 25 15 11 8 6 –
10  – – – – – – – – – 20 14 10
14  – – – – – – – – – – 19 15
25  – – – – – – – – – – – 25

Спецификация материалов

ACTA_П213

№ Наименование Материал
1 Корпус  Высокопрочный чугун ВЧ 40
2  Крышка  Сталь 20
3  Втулка сальника  Сталь 20
4 Букса сальника   Сталь 20Х13
5 Седло   Сталь 12Х18Н10Т
6  Плунжер со штоком  Сталь 12Х18Н10Т
7  Шток  Сталь 20Х13
8  Болт, шайба Углеродистая сталь, оцинковка
9  Грязесъемник  EPDM
10  Направляющая  PTFE/Графит
11  Сальник EPDM + PTFE/Графит
12  Уплотнение затвора* PTFE/Графит
13  Прокладка Графлекс

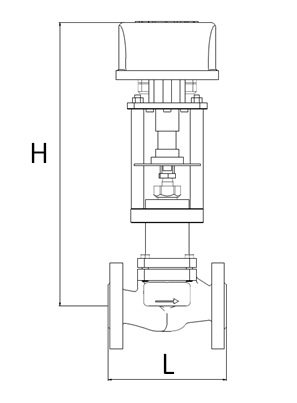

Массогабаритные характеристики

ACTA_П213

DN L, мм H, мм Масса, кг
ЭПР / ЭПА
0,7кН 1,6кН 2,7кН 4,0кН
15 130 305 — — — 3,2
20 150 305 305 — — 3,8
25 160 305 305 305 — 4,5
32 180 305 305 305 418 6,9
40 200 317 317 317 430 9,6
50 230 323 323 323 436 11,9
65 290 — 353 353 466 21
80 310 — 383 383 496 28
100 350 — — 418 531 40
125 400 — — — 518 55
150 480 — — — 538 75
200 600 — — — — 125
...
